مراحل برق کشی ساختمان ها
معمولا ترتیب انجام کارهای برق ساختمان به صورت زیر است :
مرحله اول :
1 - کشیدن نقشه ساختمانی شامل سیستمهای روشنائی – سیستم های صوتی - سوکتهای برق – تلفن – آنتن – آیفون – فن کوئیل ها – اطفاء حریق – برق اضطراری و موتور خانه.
2- اجرای نقشه روی کار.
3- تراز کردن کل قوطی کلیدها و کشیدن خطِ تراز با چک لاین.
4- شیار زدن مسیر لوله ها با شابلون ودستگاه شیارزن .
5- کندن قوطی کلیدها با دستگاه .
6- سوراخ کردن روشنائی سقفی توسط دستگاه ( در مورد سقف کاذب، روی سقف ساپورت خورده و روی آن لوله فیکس میشود).
7- نصب قوطی کلید روی دیوار توسط شابلون و تراز کردن دقیق آنها.
8- جوشکاری و ساپورت زدن برای فیکس کردن لوله پولیکاهای که برای ورودی و خروجی لوله های که داخل جعبه فیوز آورده می شود.
۹- جوشکاری و ساپورت زدن برای فیکس کردن لوله پولیکاهای که برای ورودی و خروجی لوله های که داخل جعبه آنتن و تلفن آورده می شود.
10- اجرای لوله پولیکا گذاری توسط گرما و خم کاری توسط مشعل و فنر و آب بندی آن توسط چسب پولیکا.
11- جوشکاری و ساخت ساپورت برای سینی برق بر روی داکت مشخص شده از روی نقشه ( این سینی برق ها برای ورود کابل های برق تلفن آنتن ماهواره و ....... نیازهای ساختمان به طور مجزا داخل داکت های ساختمان فیکس و وارد باکس های مورد نیاز خود می شود).
12- پوشش کامل روی لوله پولیکا های که در کف ساختمان کار شده است.
13- نصب جعبه فیوز و تراز کردن آن در جاهای مشخص توسط نقشه.
14- نصب جعبه آنتن و ماهواره و تلفن و تراز کردن آن در جاهای مشخص توسط نقشه.
15- تامین ارتینگ ساختمان( نصب پلیت و سیم مسی وزغال ونمک برای راه اندازی چاه ارت و ازآنجا به سینی برق و به مصرف کننده ها)
16- لوله فولادی گذاری در شرایطی که نقشه تعیین کرده است(در پارکینگ های اداره جات داخل روشنائی آسانسور وروشنائی موتور خانه).
مرحله دوم:
(بعد از کف سازی و کاشی کاری و سفید کاری دیوار)
1- تمیز کردن قوطی کلیدها وبریدن لوله های اضافی روی کار.
2- سیم گذاری داخل لوله پولیکا (رنگ سیم ها و قطر سیم ها و جنس سیم ها از روی استاندارد انتخاب میشود)
3- انداختن کابل شیلد دار برای بلندگوها وازآنجا به ولوم های همان اتاق و از آنجا به فیشهای پشت آمپلی فایرها.

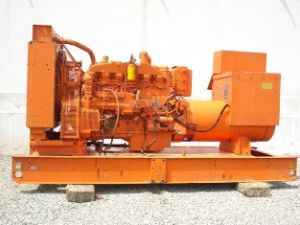

4-کابل کشی برق از داخل جعبه فیوز و رد کردن داخل سینی برق و بست زدن و از آنجا به زیر کنتور(درصورت داشتن دیزل ژنراتوراین کابل ها داخل موتور خانه و وارد تابلو های مخصوص خودش میشود).
5- کابل کشی تلفن –آنتن ماهواره وآیفون ازتابلوهای مخصوص خودش و رد کردن داخل سینی مخصوص خودش و بست زدن کابل ها و از آنجا به باکس های مخصوص خودشان.
6- اتصالات سر سیم ها در داخل قوطی کلید- جعبه فیوزها – روشنائیها – توکارها – و جعبه آنتن – ماهواره- تلفن - اطفاء حریق- UPS(نصب دستگاه های تغذیه UPS به شرکتهای مسئول مرتبط میشود)
7- قلع اندود کردن کل اتصالات و سر سیم ها توسط حوضچه قلع
8- عایق کاری اتصالات توسط وارنیش حرارتی (جایگزین لنت برق).
9- اجرای کابل کشی مربوط به بیرون ساختمان نصب نور افکن ها در نما.
مرحله سوم ( بعد از نقاشی و کف تمام شده):
1- بستن کلید و پریز و تراز کردن آنها
2- بستن ترمینال روی سر سیم ها.
4- نصب دتکتور های دود و شستی آنها روی جاهای تعیین شده
.5- نصب فیوزها داخل جعبه فیوز و وایرشو زدن سرسیم ها و فیوز بندی آنها
6- نصب آیفون تصویری بستن سوکتها و شستی های مربوط به آن.
7- نصب آنتن مرکزی و سوئچینگهای مربوط به آن
8- نصب سوئچینگهای ماهواره ( نصب و راه اندازی ماهواره برعهده شرکت های مربوط میباشد)
9- نصب چشم لایتینگ در راه پله و پارکینگ ها
10- نصب چشم لایتینگ در سرویسها برای هود مرکزی ( این چشم ها پس از عمل کردن به کنتاکتور و سپس کنتاکتور به سانتیفوژ فرمان داده و باعث تهویه سرویسها می شود)
11- نصب نور مخفی های داخل سقف کاذب و کفی های روی سرامیک.
نصب تجهیزات برقی:
- نصب تابلوی برق موتورخانه (تجهیزات داخل تابلوبرق بر اساس نیازهای موتور خانه انتخاب و توسط تابلو ساز ساخته میشود)
- نصب پایه سینی برق روی دیوار وفیکس کردن سینی برق روی آن.
- نصب لوله زیرسینی برق وازآنجا روی الکتروموتورها و ترموستات ها و مصرف کننده های دیگر.
- کابل کشی از تابلوبرق روی سینی برق و داخل لوله ازآنجا سرالکترو موتورها و ترموستات ها و مصرف کننده ها.
- وایرشوزدن و شماره زدن سر سیم ها و بستن آن روی تخته کِلِم الکتروموتورها وترموستات ها و مصرف کننده ها واز آنجا به ترمینال زیر تابلو برق.
